在焦爐出焦地面除塵站選型上我們考慮到設備的_性、適用性、穩定性、可靠性及地域性，使設計出的焦化廠出焦除塵器工藝合理、布置緊湊、節省占地，_、穩定、長期生產運行。

焦化廠出焦除塵器是只針對出焦除塵系統而設計，該技術方案遵循的原則如下：

（1）嚴格執行有關法律、法規、設計標準及規范，_工程設計質量！

（2）工藝技術選用成熟、_可靠的工藝路線，以達到同類行業的_水平！

（3）提高自動化控制水平，優化操作指標，_、穩定、長期生產運行！

（4）充分注意能源的綜合利用，降低能源消耗，降低運行成本，提高經濟效益。設備選型上考慮_性、適用性、穩定性、可靠性和地域性！

（5）地面除塵站做到工藝合理、布置緊湊，節省占地！

焦化廠焦側出焦地面除塵站系統由三部分組成：

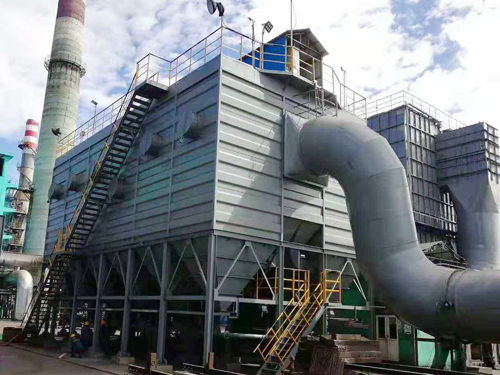

部分為收集部分，即設在攔焦機上并隨攔焦機一起移動的吸塵罩和皮帶轉送小車；部分為輸送部分，即將皮帶轉送小車導入的煙塵進行輸送的無值守皮帶密封除塵風管系統；部分為煙塵凈化部分，即出焦地面除塵站，包括工藝管道、滅火花冷卻器、阻火型低壓脈沖布袋除塵器、通風機組、排氣筒、灰塵輸送系統和儲灰倉、以及電氣自動化控制系統等。

焦化廠出焦除塵器出焦工藝流程介紹：焦爐出焦除塵時，皮帶轉送小車在行走過程中利用滾筒掀起皮帶隨時都與輸送風管接通，其余部分處于密封狀態，實現了自動對口、無人操作。地面站風機通過變頻器調速，風機與攔焦車信號連鎖，當攔焦車發出推焦信號后，相對應的該座焦爐側的風管切換閥自動打開，風機開始高速運行，進入出焦除塵工作。焦餅向熄焦車內塌落以及熄焦車內紅焦與周圍環境中空氣燃燒后產生的大量煙塵，在熱浮力的熱抬升誘導捕集和風機的吸引下，進入攔焦車的集塵罩內，由皮帶小車導煙管將煙塵導入皮帶密封風管內。煙塵進入出焦地面除塵站后，依次經過滅火花冷卻器、阻火型低壓脈沖布袋除塵器凈化后，由風機經排氣筒排至大氣。當推焦結束后，導焦柵收回，風機自動導入怠速運行狀態，風管上對應的切換閥自動關閉，出焦過程結束。

設置壓差自動化反吹，當除塵器的進出口壓差達到設定值時，袋式除塵器自動進入離線清灰過程，濾袋上反吹的粉塵進入灰斗內，定期由刮板輸送機、斗式提升機輸送至儲灰倉內，由汽車運走。在反吹結束后，進行一次預噴涂，使得濾袋表面形成一層阻燃、隔水、助濾的預噴涂層，使多棱狀的、尖銳的粉塵不與濾袋直接接觸，起到保護濾袋的作用和延長濾袋使用壽命的作用。
