劃線的作用是：（1）作為加工的依據；（2）檢查毛坯形狀、尺寸，剔除不合格毛坯；（3）合理分配工件的加工余量。 （劃線工具及其使用方法視頻連接）

1 劃線工具：常有的劃線工具：有劃針、劃規、劃線盤、方箱、劃線平板、V型架、直角尺、檢驗平板、鑄鐵平板樣沖等。

2 劃線基準的選擇

    劃線時，應以工件上某一條線或某一個面作為依據來劃出其余的尺寸線，這樣的線（或面）稱為劃線基準。劃線基準應盡量與設計基準一致，毛坯的基準一般選其軸線或安裝平面作基準。如圖1所示的支承座應以設計基準B面和A線（對稱線）為劃線基準，_能按照?qǐng)D上的尺寸畫出全部尺寸界限。

圖1  劃線基準

3 劃線步驟

    劃線分平面劃線和立體劃線。平面劃線是在工件的一個表面上劃線，方法與機械制圖相似。立體劃線是在工件的幾個表面上劃線，如在長、寬、高方向或其他傾斜方向上劃線。工件的立體劃線通常在劃線平臺上進行，劃線時，工件多用千斤頂來支承，有的工件也可用方箱、V形塊等支承。

1）劃線前的準備工作

    毛坯在劃線前要進行清理（將毛坯表面的臟物_干凈，_毛刺），劃線表面需涂上一層薄而均勻的涂料，毛坯面用大白漿或粉筆；已加工面用紫色涂料（龍膽紫加蟲膠和酒精）或綠色涂料（孔雀綠加蟲膠和酒精）。有孔的工件，還要用鉛塊或木塊堵孔，以便確定孔的中心。

2）立體劃線操作

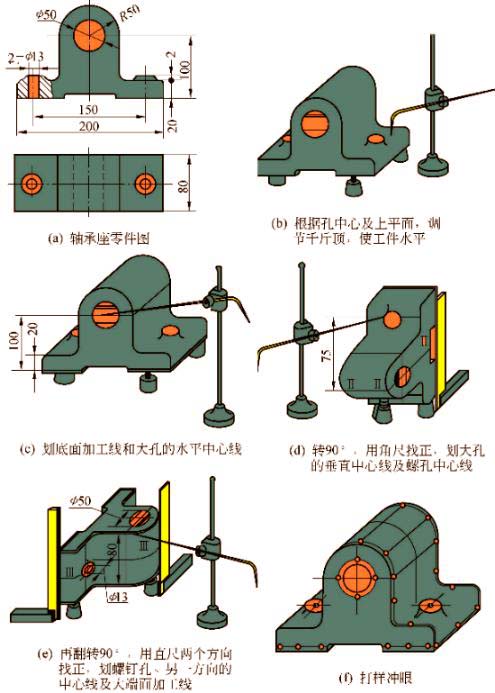

    圖2所示為軸承座的立體劃線操作方法，它屬于毛坯劃線。劃線及具體步驟如圖2b至f所示。

圖2  軸承座的立體劃線
