本文簡要闡述了BIM技術在片區市政工程豎向設計中的應用，較傳統設計方法，BIM顛覆了以往的設計思路，開拓了基于模型的全新設計方法。
　　【關鍵詞】BIM  豎向設計 CIVIL3D
　　1．BIM的概念
　　建筑信息模型（Building Information Modeling，簡稱BIM）一詞由Autodesk所創的，是建筑學、工程學及土木工程的新工具。它是來形容那些以三維圖形為主、面向?qū)ο蟆⒔ㄖW(xué)有關的電腦輔助設計。
　　BIM具有可視化、協調性、模擬性、優化性、可出圖性等特點，在實際工程的設計中，市政行業也在應用中摸索前行。CIVIL3D就是歐特克公司推出的一款優秀的BIM軟件，通過對軟件的應用，我們體會到了BIM的強大功能。
　　2．項目概況
　　2.1項目總體
　　雪山片區位于濟南市中心城東部，是城市空間發展戰略中“東拓”的重要發展組團。中新生態智慧城項目位于雪山片區中部，總占地面積約495公頃，總開發面積600萬㎡，定位為集生態環保、文化藝術、娛樂休閑為一體的新型智慧城鎮。

　　項目鳥瞰
　　2.2 路網概況
　　片區內部共“九橫八縱”十七條道路，道路規劃紅線寬20-35米不等，等級為支路、次干道，道路總長度約24.2KM。
　　3．CIVIL3D在豎向設計中的應用
　　3.1 設計目標
　　結合現場情況，驗證城市規劃確定的規劃豎向的合理性。
　　3.2 工作思路
　　（1）采用甲方提供的1:500地形圖建立片區場地3D模型；
　　（2）結合道路工程設計規范要求對片區路網進行了豎向總體設計；
　　（3）結合路網豎向?qū)?chǎng)地地塊高程提出建議值；
　　（4）初步測算整個項目土石方數量；
　　（5）驗證甲方提供的城市規劃豎向的合理性，并提出實施建議。
　　3.3 場地現狀
　　整個場地南高北低，場地西側為蔣山，東側為繞城高速，韓倉河從片區中間穿過。

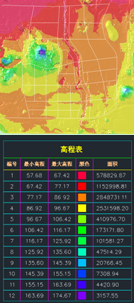

　　場地原地面高程分析圖（平面）
　　3.4 設計模型
　　在豎向設計過程中，我們首先采取傳統道路的設計方案，結合現狀地形，對每條市政道路都按照規范要求進行了平面設計、縱斷面設計、橫斷面設計，然后用軟件逐條道路建立了三維模型，隨后我們進入到了模
　　型中，通過模擬駕駛等手段直觀的驗證道路線形、填挖深度等相關指標的合理性。道路、河道模型調整完成后再確定地塊場地的設計高程，建立整體模型。
　　豎向的調整過程中我們深刻的體會到了BIM的強大，一個點調整后，相關的土石方量、土方橫斷面均能自動調整，極大的提高了工作效率。地塊高程的調整更為方便，調整的同時就可以檢查地塊的填挖方變化，實時了解地塊的土石方數量。

　　場地豎向總體成果
　　3.5 土石方估算
　　以往工程中，需要逐條路、逐條河道計算工程量，場地地塊的工程量只能簡單估算，計算精度低、修改也非常麻煩。基于BIM的模型建立后，我們只需要幾個步驟就可以完成整個場地的工程量計算，修改其中的幾個場地、幾條路，工程量也可以自動重新計算，大大方便了我們的設計，可以抽出更多的經歷用到方案的優化等關鍵工作中去。
　　根據模型，很方便的估算出了整個場地的土石方數量，并可以直觀的看出填挖方的分布區域，若要查詢某一感興趣的區域的土石方數量，也可以很方便的進行查詢。
　　通過以上工作，我們?cè)诤芏虝r(shí)間內完成了豎向設計，并對從專業角度對城市規劃豎向提出了修改建議，取得了甲方的認可，也堅定了我們?cè)诠ぷ髦型茝VBIM的信心。

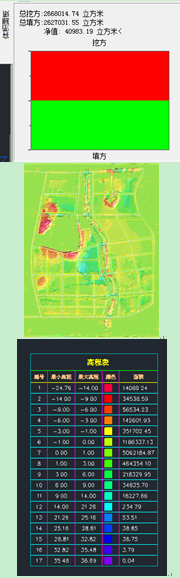

　　項目土石方分布圖
　　5 體會
　　（1）BIM軟件突出了三維特性，比一般傳統工作方法有了質的飛躍，先進的三維數字模型，真正的實現了所見即所得，設計成果的表達更加直觀、方便，尤其便于方案匯報。
　　（2）在大規模片區市政設計過程中，采用BIM軟件和采用傳統設計方法相比，不但提高了工作效率，而且增加了計算精度，勞動強度大大降低，能有效的降低人力成本，提高企業效益。
